I2C五路巡线模块LineFollowerArray5s使用说明

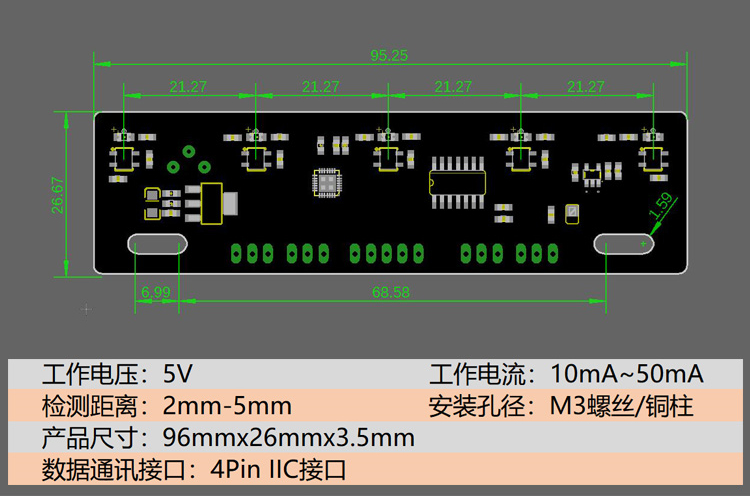

介绍

该巡线模块由I2C接口通讯,不占用开发板额外端口。模块包含5路巡线传感器。预留4路IO接口,支持INPUT/OUTPUT,支持PWM输出(0-255),可用于扩展IO端口使用。

I2C五路巡线模块LineFollowerArray5s使用说明

注意:

  1. 太阳会发出大量的红外光,因此在直射阳光下的效率要差得多,户外使用要注意;
  2. Arduino I2C总线会占用系统中断,使用不能在计时器内部使用该模块的方法。

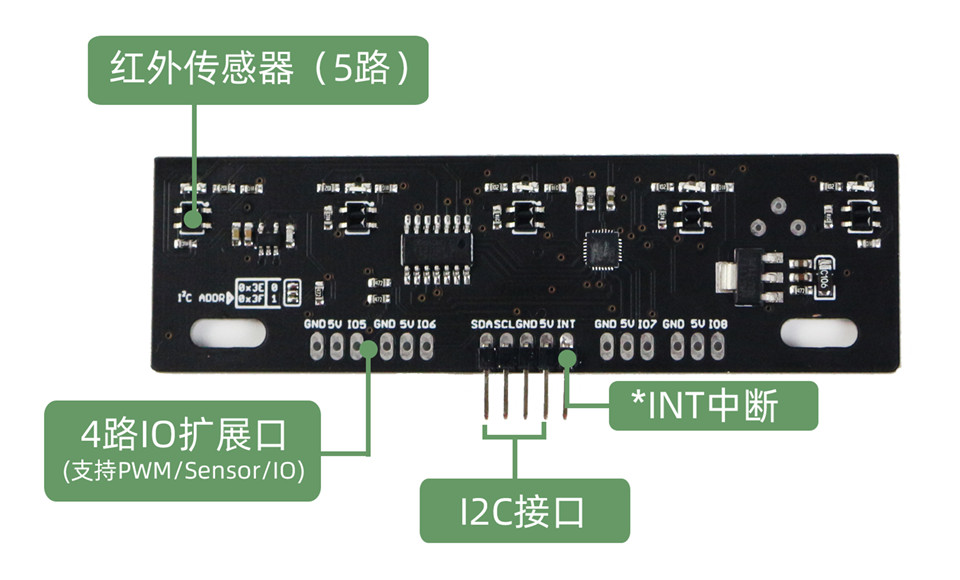

硬件总览

I2C五路巡线模块LineFollowerArray5s使用说明

原理图(请查看高清版

I2C五路巡线模块LineFollowerArray5s使用说明

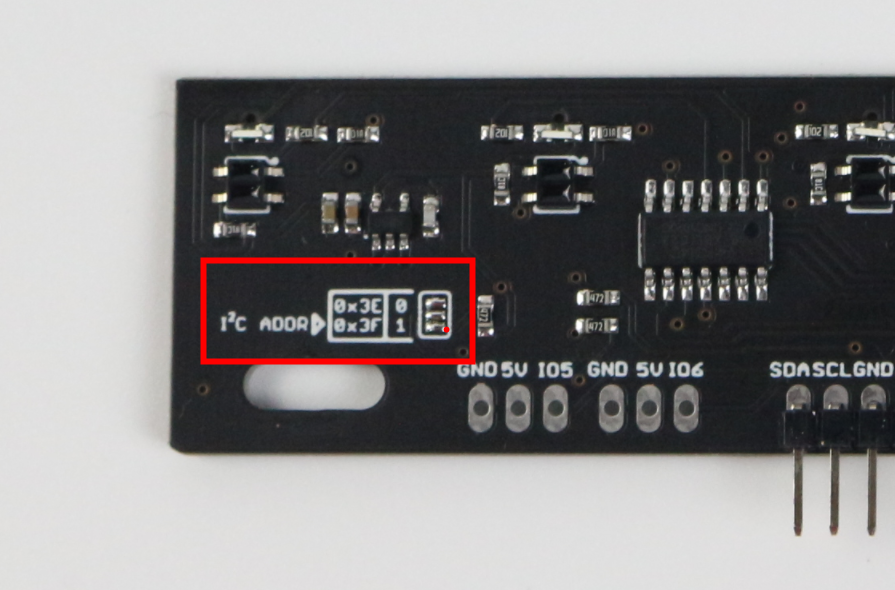

设置I2C地址跳线

I2C五路巡线模块LineFollowerArray5s使用说明

模块默认I2C地址是0x3E,如果需要更改I2C的地址,断开0焊盘,焊接1焊盘。

安装

I2C五路巡线模块LineFollowerArray5s使用说明

组装很容易,与开发板引脚连接如下。

信号/说明 巡线模块Arduino uno
电源-5v DC5V5V
GNDGNDGND
I2C DataSDASDA / A4
I2C ClockSCLSCL / A5
INT(*)NCNC

*注意:INT引脚不是必需的,但如果用到中断功能,则可以连接到开发板任何输入端。

使用场地需是白底黑线或者黑底白线,红外传感器有效探测高度是5mm,所以要根据实际环境调节高度和灵敏度。

QGPMaker_IICSensorbar库入门(Arduino库)

示例讲解:

#include <Wire.h> // 导入I2C library
#include "QGPMaker_IICSensorbar.h"

SensorBar mySensorBar; //

const byte IR_S0 = 0; // S0红外传感器引脚

void setup()
{
  Serial.begin(9600);
  // mySensorBar.begin(<address>) 如果初始化成功,返回1
  if (!mySensorBar.begin())
  {
    Serial.println("Failed to communicate.");
    while (1) ;
  }
  // 使用 mySensorBar.pinMode(<pin>, <mode>)
  //设置pin引脚模式:INPUT or INPUT_PULLUP.默认为INPUT
  //  mySensorBar.pinMode(1, INPUT);
}

void loop()
{
    Serial.print("S0 status: ");
    // 读取S0状态: 0 or 1
    Serial.println(mySensorBar.digitalRead(S0));
    delay(10);
}

首先,导入“ QGPMaker_IICSensorbar.h”库(以及“ Wire.h”库),并在全局区域中创建一个对象:

#include <Wire.h> // Include the I2C library (required)
#include “QGPMaker_IICSensorbar.h” // Include SX1509 library
SensorBar mySensorBar; // Create an SensorBar object

从现在开始,我们将使用mySensorBar对象。然后初始化改对象,并确保其正确通信。请调用mySensorBar.begin(<address>),其中<address>是扩展器的I 2 C地址(默认为0x3F)。检查返回值,如果返回1,则保通讯正常。

if (!mySensorBar.begin(0x3F))
{
  // If we failed to communicate, turn the pin 13 LED on
  digitalWrite(13, HIGH);
  while (1); // And loop forever.
}

初始化成功后,我们就可以像使用Arduino的IO方法一样使用。只需要前面加上mySensorBar对象。

比如:

mySensorBar.pinMode(<pin>, <mode>);//mode:INPUT,OUTPUT,or INPUT_PULLUP
mySensorBar.digitalWrite(<pin>,<value>);//pin:[5-8],value:HIGH or LOW.
mySensorBar.digitalRead(<pin>);//范围[0-8],其中[5-8]是扩展接口

读取红外传感器状态

//获取第i个,i范围[0-8],其中[5-8]是扩展接口
int irSensor=mySensorBar.digitalRead(i);

模拟输出(PWM)

还可以通过使用analogWrite(<pin>, <0-255>)功能将S[5-8]端口用作“模拟”(PWM)输出-就像Arduino模拟输出一样!需要注意的区别:

  • ANALOG_OUTPUT:如果您希望引脚产生PWM信号,请调用pinMode(<pin>, ANALOG_OUTPUT)设置。
  • PWM模式不能用于舵机驱动(不支持舵机驱动)

以下是示例代码,用于调节S5引脚外接的LED灯亮度:

#include <Wire.h> // Include the I2C library (required)
#include <SparkFunSX1509.h> // Include SX1509 library
SensorBar io; // Create an SX1509 object
// SX1509 pin definitions:
// 注意: 这不是Arduino主板的pins.是巡线扩展板的S5端口
const int LED_PIN_S5 = 5; // LED 连接到S5端口
void setup()
{
  io.begin(0x3F); // 初始化
  // 设置S5的模式为ANALOG_OUTPUT, 使其开启模拟输出(PWM)功能.
  io.pinMode(SX1509_LED_PIN, ANALOG_OUTPUT);
}
void loop()
{
  for (int i=0; i<256; i++)
  {
    // PWM the LED from 0 to 255
    io.analogWrite(SX1509_LED_PIN, i);
    delay(2); // Delay 2ms between each
  }
  delay(500); // Delay half-second at the top.
  for (int i=255; i>=0; i--)
  {
    // PWM the LED from 255 to 0
    io.analogWrite(SX1509_LED_PIN, i);
    delay(2); // Delay 2ms between each
  }
  delay(500); // Delay half-second at the bottom.
}

这样就完成了一个呼吸灯的效果。

示例演示

I2C五路巡线模块LineFollowerArray5s使用说明

原创文章,作者:奇果派工坊,如若转载,请注明出处:https://www.7gp.cn/archives/665
