Arduino MotorShiled电机驱动器说明

奇果派工坊 • • 资料文档, 驱动器专栏

《Arduino MotorShiled图形化编程》

访问基于Mixly的图形化编程，请访问以上链接

一、概述

这是基于Arduino开发运动机器人非常完美的解决方案，这款电机驱动器足够强大，可以驱动4个直流电机或2个步进电机，并且额外提供8路全速PWM控制，可以控制8路舵机。支持PS2无线手柄，充分发挥PS2手柄的强大功能。

最大限度的减少Arduino引脚的占用，所以使用基于I2C通讯的专用PWM驱动芯片（PCA9685）控制电机的速度和方向。只用2根IO引脚（SDA&SCL）就可以驱动多个电机，也可以多个驱动器叠加使用（可级联），并且不干扰其他I2C设备的使用。

支持超声波传感器，可以轻松对接智能小车或者其他电机控制的应用。

Arduino MotorShiled电机驱动器说明
V5.0版电机驱动器

参数说明：

  • 使用东芝高性能驱动芯片，提供每路2.2A（3.6A峰值）输出，可运行4.5-13.5V直流电机；
  • 可以驱动4个直流电机或2个步进电机；
  • 额外提供8路PWM输出，可以控制8路舵机；
  • 支持PS2无线手柄；
  • 支持蓝牙模块和超声波传感器；
  • 可自定义I2C地址，支持多个驱动器叠加级联；
  • 提供完整的代码库和丰富示例程序，支持图形编程，简单易用。

大功率电机驱动版V4.0

Arduino MotorShiled电机驱动器说明
  • 左侧使用TB6612芯片组，提供每路1.2A（3A峰值）输出，可运行4.5-13.5V直流电机；
  • 右侧使用汽车大电流电机驱动芯片，提供每路14A（30A峰值）输出，可运行5.5-24V直流电机；
  • 可以驱动4个直流电机，前进和后退，提供PWM调速；
  • 额外提供4路PWM输出，可以控制4路舵机；
  • 支持PS2无线手柄；
  • 支持蓝牙模块和超声波传感器；
  • 可自定义I2C地址，支持多个驱动器叠加级联；
  • 提供完整的代码库和丰富示例程序，支持图形编程，简单易用。

二、接口与接线

Arduino MotorShiled电机驱动器说明
V5.0版接口示意图

1、PS2无线手柄连接

驱动器内置PS2接收器插座，将接收器直接插入使用。

Arduino MotorShiled电机驱动器说明

 PS2手柄为非热插拔，在实际项目用，需要编写重连检测，如无法找到设备，请重启Arduino控制器。

*手柄一段时间不操作会自动休眠，按start或analog唤醒。

三、电源说明

电源供电方案选择

Arduino MotorShiled电机驱动器说明

单电源供电特性：

  • 单电源可同时为驱动器和开发板供电
  • 板载内嵌5V稳压器，可为舵机端口提供5V3A电源。
  • 电源输出功率（放电电流）要够大，否则会影响稳定性
Arduino MotorShiled电机驱动器说明

舵机独立供电

当需要接入多个舵机或大功率舵机的时候，请选择此方案供电

  • 先拔掉左上角跳线帽，断开板载电源
  • 接上跟舵机匹配电压匹配的电源，注意匹配参数，大多数舵机耐压是5-6V，电压太高会使舵机烧毁
Arduino MotorShiled电机驱动器说明

备用电源接口

V5.3版将原来版本的黄色跳线修改为电源备用接口，此接口与DC电源接口直连。可以用于电源取电，或者不同接口的供电扩展。

注意不要插跳线或者短路！

电源选择

电机驱动器主电源适用电压6-12V，需要跟接的电机匹配。电源的选择很重要，供电不足会使系统工作不稳定。推荐使用动力型电池。动力电池具有更大的放电电流，瞬间输出功率更强。

  • Arduino MotorShiled电机驱动器说明
    18650电池
  • Arduino MotorShiled电机驱动器说明
    动力电池电池组（2S）

四、软件程序库详解

我们提供Arduino类库和相关示例代码。含两组类库文件：PS2X_Lib和Motor_Shield_Library examples目录下的示例。

*如果提示没有找到类库，请配置相关的库文件，或者直接拷贝列库文件到当前项目目录下。

1、控制直流电机（DC motor）

a）连接电机

驱动器有4组电机接线柱分别为M1, M2, M3, 和 M4。

注意：请仔细查看电机参数，电机尺寸过大（功率太大）会使驱动器超负荷，导致驱动器损坏。（实测370电机可用）

b）直流电机（DC motor） 示例详解

#include <Wire.h>
#include "QGPMaker_MotorShield.h"

// Create the motor shield object with the default I2C address
QGPMaker_MotorShield AFMS = QGPMaker_MotorShield();

// Select which 'port' M1, M2, M3 or M4. In this case, M3
QGPMaker_DCMotor *DCMotor_3 = AFMS.getMotor(3);

void setup(){
  AFMS.begin(50); // create with the default frequency 50Hz
}

void loop(){
  DCMotor_3->setSpeed(200);
  DCMotor_3->run(FORWARD);
  delay(3000);
  DCMotor_3->setSpeed(0);
  DCMotor_3->run(RELEASE);
  delay(2000);
  DCMotor_3->setSpeed(200);
  DCMotor_3->run(BACKWARD);
  delay(3000);
  DCMotor_3->setSpeed(0);
  DCMotor_3->run(RELEASE);
  delay(2000);
}

创建一个MotorShield对象：

QGPMaker_MotorShield AFMS = QGPMaker_MotorShield();

从MotorShield创建DCMotor对象，对应M3端口的电机：

QGPMaker_DCMotor *myMotor = AFMS.getMotor(3);

getMotor(port#)

port# ：1~4，对应M1~M4接线柱

在setup() 函数里加入初始化代码:

AFMS.begin();

设置电机速度:

myMotor->setSpeed(100);

 setSpeed(speed)

speed ：0 (stopped) ~255 (full speed).

*速度是个相对值，反应在输出上是控制电压的大小，做大电压等于供电电压。供电电压也高，相同的速度值速度越快。

启动电机（正转、反转、停止）

myMotor->run(FORWARD);

 run(direction)

direction ： FORWARD（正转）, BACKWARD（反转） ,BRAKE （刹车急停）or RELEASE（关闭电机）.

*注：电机旋转方向跟接线有关，如果转向不正确，请对调电机正负极接线柱。

BRAKE 和RELEASE的区别：V5.0版本新增了BRAKE选项，原理上是通过短接电机的正负极，实现有限的电机急停功能，对于大功率电机，慎用此选项，可能会损坏电机驱动芯片。RELEASE是断开电机电源，实现电机的自然停止（带惯性停止）。

2、舵机控制（Servo）

驱动板的舵机控制通过PWM专用芯片PCA9685实现，对应的编号分别为0-7接口。

驱动器内嵌稳压电路，可以输出5V，3A的电流给舵机供电。尽量避免舵机堵转或超负荷，以免影响系统稳定性或损坏舵机。

注意：对于大功率的舵机（电源要求超过5V3A），请拔掉红色跳线帽，再使用跟舵机匹配的电源通过“舵机辅助电源”接口独立供电。

在驱动板右上角有2个传感器接口，可以插三线传感器，也可以插舵机。此接口对应Arduino D5,D6引脚。

舵机代码解析（代码需要导入库文件）

#include <Wire.h>
#include "QGPMaker_MotorShield.h"

QGPMaker_MotorShield AFMS = QGPMaker_MotorShield(); //创建驱动器对象
QGPMaker_Servo *Servo3 = AFMS.getServo(3); //获取3号舵机

void setup(){
  AFMS.begin(50);
}

void loop(){
  Servo3->writeServo(10); //3#舵机转到10度位置
  delay(1000);
  Servo3->writeServo(120); //3#舵机转到120度位置
  delay(1000);

  int deg=Servo3->readDegrees();//读取3#舵机当前角度
}

3、编码器电机

*此功能仅支持Arduino UNO开发板，Mega2560和其他型号开发板不支持此编码器功能

编码器才有PCINT计数，相关芯片引脚对应如下：

Arduino Uno/Nano/Mini: All pins are usable
Arduino Mega: 10, 11, 12, 13, 50, 51, 52, 53, A8 (62), A9 (63), A10 (64),
           A11 (65), A12 (66), A13 (67), A14 (68), A15 (69)
Arduino Leonardo/Micro: 8, 9, 10, 11, 14 (MISO), 15 (SCK), 16 (MOSI)
HoodLoader2: All (broken out 1-7) pins are usable
Attiny 24/44/84: All pins are usable
Attiny 25/45/85: All pins are usable
Attiny 13: All pins are usable
Attiny 441/841: All pins are usable
ATmega644/ATmega644P/ATmega1284P: All pins are usable
ATmega 162: PORTA and PORTC usable
| PCINT |  Uno/Nano/Mini  |   Mega/2560    | Leonardo/Micro | HL2 (8/16/32u2) |
| ----- | --------------- | -------------- | -------------- | --------------- |
|     0 |  8       (PB0)  | 53 SS   (PB0)  |    SS   (PB0)* |  0 SS   (PB0)*  |
|     1 |  9       (PB1)  | 52 SCK  (PB1)  |    SCK  (PB1)  |  1 SCK  (PB1)   |
|     2 | 10 SS    (PB2)  | 51 MOSI (PB2)  |    MOSI (PB2)  |  2 MOSI (PB2)   |
|     3 | 11 MISO  (PB3)  | 50 MISO (PB3)  |    MISO (PB3)  |  3 MISO (PB3)   |
|     4 | 12 MOSI  (PB4)  | 10      (PB4)  |  8/A8   (PB4)  |  4      (PB4)   |
|     5 | 13 SCK   (PB5)  | 11      (PB5)  |  9/A9   (PB5)  |  5      (PB5)   |
|     6 |    XTAL1 (PB6)* | 12      (PB6)  | 10/A10  (PB6)  |  6      (PB6)   |
|     7 |    XTAL2 (PB7)* | 13      (PB7)  | 11      (PB7)  |  7      (PB7)   |
| ----- | --------------- | -------------- | -------------- | --------------- |
|     8 | A0       (PC0)  |  0 RX   (PE0)* |                |         (PC6)*  |
|     9 | A1       (PC1)  | 15 RX3  (PJ0)* |                |         (PC5)*  |
|    10 | A2       (PC2)  | 14 TX3  (PJ1)* |                |         (PC4)*  |
|    11 | A3       (PC3)  |    NC   (PJ2)* |                |         (PC2)*  |
|    12 | A4 SDA   (PC4)  |    NC   (PJ3)* |                |         (PD5)*  |
|    13 | A5 SDC   (PC5)  |    NC   (PJ4)* |                |                 |
|    14 |    RST   (PC6)* |    NC   (PJ5)* |                |                 |
|    15 |                 |    NC   (PJ6)* |                |                 |
| ----- | --------------- | -------------- | -------------- | --------------- |
|    16 |  0 RX    (PD0)  | A8      (PK0)  |                |                 |
|    17 |  1 TX    (PD1)  | A9      (PK1)  |                |                 |
|    18 |  2 INT0  (PD2)  | A10     (PK2)  |                |                 |
|    19 |  3 INT1  (PD3)  | A11     (PK3)  |                |                 |
|    20 |  4       (PD4)  | A12     (PK4)  |                |                 |
|    21 |  5       (PD5)  | A13     (PK5)  |                |                 |
|    22 |  6       (PD6)  | A14     (PK6)  |                |                 |
|    23 |  7       (PD7)  | A15     (PK7)  |                |                 |
| ----- | --------------- | -------------- | -------------- | --------------- |

a）编码器电机接线

  • Arduino MotorShiled电机驱动器说明
    电机接线图
  • Arduino MotorShiled电机驱动器说明
    电机编码器和舵机接线图
Arduino MotorShiled电机驱动器说明

b）AB相正交编码器简单介绍

AB相编码器通过2个传感器检测90度的异相波形，用正交编码计算电机的移动变化。基本原理图下图所示：

Arduino MotorShiled电机驱动器说明

c）编码器库文件和示例说明

编码器库采用AB相4倍频算法：比如编码器磁环基础脉冲数是12（PPR），则连接磁环的电机转动一圈得到的脉冲数是12*4=48。如果减速电机齿数比是1:90，则轮子旋转一周的脉冲数（CPR）=12(PPR)*4*90(齿数比)=4320。

编码器库的基本用法

导入编码器库文件

#include "QGPMaker_Encoder.h"

创建3号编码器

QGPMaker_Encoder  encoder3(3); //对应M3电机口

获取编码器数值

int32_t position3= encoder3.read(); //读取3号编码器的数值

写入编码器数值（初始值），一般用于校准或者清零复位

encoder3.write(0); //编码器设置为0

读取电机转速

int rpm=encoder3.getRPM();//获取3号编码器电机对应的每分钟转速（RPM）

#include <Wire.h>
#include "QGPMaker_MotorShield.h"
#include "QGPMaker_Encoder.h"

QGPMaker_MotorShield AFMS = QGPMaker_MotorShield();
QGPMaker_DCMotor *DCMotor_3 = AFMS.getMotor(3);
QGPMaker_Encoder Encoder3(3); //创建3号编码器（对于M3电机）

void setup(){
  AFMS.begin(50);
  Serial.begin(9600);

  DCMotor_3->setSpeed(200);
  DCMotor_3->run(FORWARD); //启动电机
}

void loop(){
  Serial.println(Encoder3.read()); //输出编码器数值
}

4、步进电机

建议使用步进电机专用的驱动器控制，此驱动器用于步进电机电流比较大，谨慎使用

Arduino MotorShiled电机驱动器说明

a）驱动板可以同时接2个步进电机，单极和双极都适用。

b）连接电机

Arduino MotorShiled电机驱动器说明
上图中左为双极驱动Bipolar stepper motors（4线），右为单极驱动Unipolar Stepper Motor（6线或5线）··

*步进电机型号很多，线序颜色跟上图可能一致，注意参考电机资料了解清楚

  • 单极驱动Unipolar Stepper Motor（6线或5线）: 首先需要知道哪根线是中心线，然后将中心线都接到板子上任意标识的GND（右图白色和黄色）端口，剩下的两组端线（黑和绿，红和蓝）分别接到M1、M2或M3、M4。
  • 双极驱动Bipolar stepper motors（4线）: 跟单极驱动类似，将4根线依次接到M1、M2或M3、M4端口。

C）步进电机（Stepper motor）控制示例详解

#include <Arduino.h>
#include "QGPMaker_MotorShield.h"

QGPMaker_MotorShield JFMS = QGPMaker_MotorShield(); //初始化驱动器

const int stepsPerRevolution = 200;  // 步进电机转一周的步数，一般42电机的步数是200步

QGPMaker_StepperMotor *stepper1 = JFMS.getStepper(stepsPerRevolution, 1); //获取1号步进电机（对应M1,M2接口）
QGPMaker_StepperMotor *stepper2 = JFMS.getStepper(stepsPerRevolution, 2); //获取2号步进电机（对应M3,M4接口）


void setup() {
  Serial.begin(9600);
  JFMS.begin();
  stepper1->setSpeed(60);  //RPM速度
  stepper2->setSpeed(6);   //RPM速度
}

void loop() {
  stepper1->step(200, FORWARD,DOUBLE); //电机正转200步（一周）
  stepper2->step(200, FORWARD, MICROSTEP);//电机向前转200步（一周）
  delay(1000);
  stepper1->step(200, BACKWARD,DOUBLE); //电机反转200步（一周）
  stepper2->step(200, BACKWARD, MICROSTEP);
  delay(1000);
}

程序接口说明：

QGPMaker_StepperMotor *stepper1 = JFMS.getStepper(stepsPerRevolution, 1); //获取1号步进电机（对应M1,M2接口）

获取一个步进电机对象

  • stepsPerRevolution：每周的步数。比如42步进电机的单步角度是1.8度，每周步数=360/1.8=200步
stepper1->setSpeed(60);  //RPM速度

void setSpeed(uint16_t);

设置电机转速，数值是每分钟的转速（rpm）

stepper1->step(200, FORWARD,DOUBLE); //电机正转200步（一周）

void step(uint16_t steps, uint8_t dir, uint8_t style = SINGLE);

控制电机：

  • steps:旋转的步数
  • dir:旋转方向 FORWARD or BACKWARD，电机旋转方向也跟端口接线有关
  • style：电机驱动方式 SINGLE（单拍）, DOUBLE（双拍）, INTERLEAVED （混合）or MICROSTEP（微步）

驱动方式区别简介：

  • SINGLE：单组线圈工作，电机功耗小，扭矩也相对小
  • DOUBLE：双组线圈工作，功耗比SINGLE大，扭矩也增大
  • INTERLEAVED：单双线圈交替工作
  • MICROSTEP：微步模式，电机精度高，速度慢（默认是16分）


void release(void);

断开电机电源，释放电机。默认情况，步进电机驱动后，会处于锁住状态。如果要关闭电机，请调用release()方法，比如：stepper1->release();

5、无线手柄控制

Arduino MotorShiled电机驱动器说明

非完整代码，请勿直接复制编译

//导入库文件
#include "PS2X_lib.h"

//定义ps2手柄
PS2X ps2x;
int error;

void setup() {
  //配对接收器
  do {
    error = ps2x.config_gamepad(13, 11, 10, 12, true, true);
    if (error == 0) { break; }
    else { delay(100); }
  } while (1);
}

void loop(){
  ps2x.read_gamepad(false, 0);//读入手柄状态信息

  //键位码请看上面对应图
  if (ps2x.Button(PSB_PAD_UP)) {}//如果“上”按钮按下
  if (ps2x.Analog(PSS_RY) > 240) {}//如果摇杆RY返回值大于240
  delay(10);//延迟10ms
}

6、电子开关/继电器控制

a)接线

将电子开关、继电器或者相关模块控制端接到舵机接口对应的PWM引脚。

Arduino MotorShiled电机驱动器说明

b)程序示例说明

#include <Wire.h>
#include "QGPMaker_MotorShield.h"

QGPMaker_MotorShield AFMS = QGPMaker_MotorShield();

void setup(){
  AFMS.begin(50);
}

void loop(){
  AFMS.setPin(2,HIGH); //2#舵机口输出高电平（电子开关打开）
  AFMS.setPWM(3,4000); //3#舵机口输出PWM值4000（可作为PWM控制，电机调速，LED亮度调节等）
}
  • PWM输出，可作为PWM控制，电机调速，LED亮度调节等：

AFMS.setPWM(n,pwm);

n:0~7 对应舵机端口的0~7号端口

pwm：取值范围(0~4096)

  • 开关量输出，可以用于控制电子开关或者继电器等

AFMS.setPin(n,HIGH/LOW);

n:0~7 对应舵机端口的0~7号端口

HIGH/LOW：HIGH或LOW 输出高低电平

7、无刷电机控制（待完善）

五、原理图

Arduino MotorShiled电机驱动器说明
MotorShield V5.3版原理图

六、演示作品和示例代码

1、4WD小车

  • Arduino MotorShiled电机驱动器说明

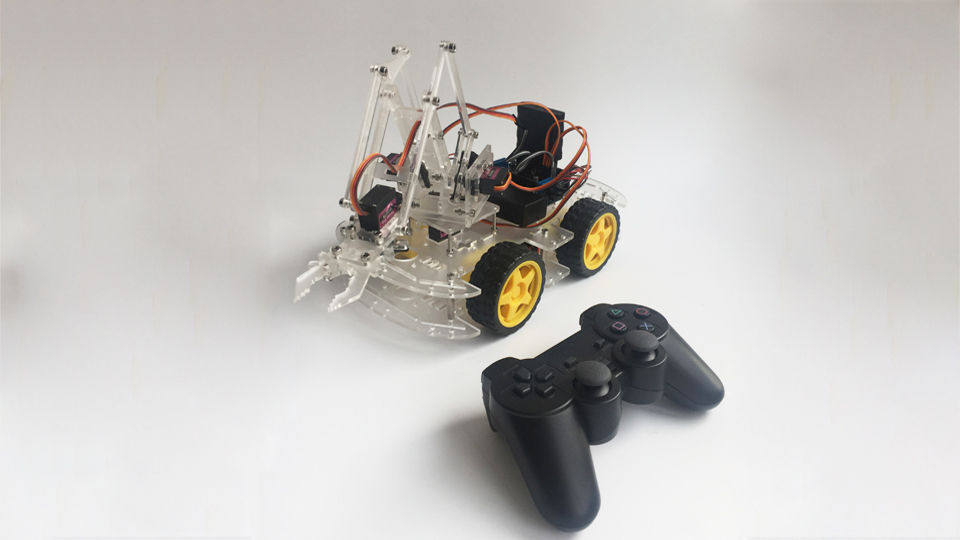

    V2版4轮机械臂小车
  • Arduino MotorShiled电机驱动器说明
    经典版4轮小车

2、麦克纳姆轮小车

  • Arduino MotorShiled电机驱动器说明
    麦克纳姆轮V2版机械小车
  • Arduino MotorShiled电机驱动器说明
    麦克纳姆轮大机械臂搬运车

原创文章，作者：奇果派工坊，如若转载，请注明出处：https://www.7gp.cn/archives/308

赞 (25)
奇果派工坊奇果派工坊
上一篇 2020年12月31日 pm3:02
下一篇 2021年1月4日 am11:25

相关推荐

  • 机械臂麦克纳姆轮V2.0版小车安装说明（更新中）

    机械臂麦克纳姆轮V2.0版小车安装说明（更新中）

    《MEARM机械臂安装教程》 小车机械臂安装机手册，请访问以上文章链接，安装机械臂。机械臂无需底座，可从Step 4开始。 《麦克纳姆轮小车V2版安装说明》 非集成版底盘安装，请访…

    2021年1月12日
  • 以往版本Arduino MotorShiled电机驱动器

    以往版本Arduino MotorShiled电机驱动器

    MotorShiled V1-V3程序下载

    2021年1月11日
  • RaspberryPi HAT树莓派电机驱动板（更新中）

    RaspberryPi HAT树莓派电机驱动板（更新中）

    一、概述 这是基于树莓派制作运动机器人非常完美的解决方案，这款电机驱动器足够强大，可以驱动4个直流电机或2个步进电机，并且额外提供4路全速PWM控制，可以控制4路舵机。自带稳压电路…

    2021年1月4日
  • S1水弹战车安装手册（更新中）

    S1水弹战车安装手册（更新中）

    安装发射器 安装底座 集成版底盘车架的安装 发射器接线注意事项： 发射器电流比较大，电源供电功率需要足够大（推荐电压7-9V，输出电流5A以上），供电不足会影响系统稳定。 为了方便…

    2021年1月11日
  • 16路PWM舵机驱动板（PCA9685）的使用说明（更新中）

    16路PWM舵机驱动板（PCA9685）的使用说明（更新中）

    一、概述 用Arduino类库驱动舵机并不是一件难事，如果需要驱动很多电机，就需要要占用更多的引脚，也会影响到Arduino的处理能力。专门的舵机驱动板很好的解决了这个问题。 此舵…

    2021年1月4日
  • MeArm机械臂安装教程

    MeArm机械臂安装教程

    我们将在这里介绍最新版机械臂的安装方法。这个版本的机械臂经过多次更新和改良，结构更加合理。适合用于机械和电子方面的入门学习、也可以作为毕业论文设计的材料。 Step 1: 对舵机进…

    2020年12月29日
  • MotorShield驱动器Mixly图形化编程

    MotorShield驱动器Mixly图形化编程

    《Arduino MotorShiled电机驱动器说明》 关于电机驱动板的说明，请访问此篇文章 一、简介和下载 为了简化编程，降低入门门槛，我们基于Mixly（米思齐）开发了PS2…

    2021年1月4日
  • Arduino新手程序安装三板斧

    Arduino新手程序安装三板斧

    什么是Arduino Arduino是全球流行的开源硬件，也是一个优秀的硬件开发平台。落实到具体，就是一个开发环境【软件】（Arduino IDE）和一块单片机开发板（常用的Ard…

    2021年1月12日
  • 麦克纳姆轮小车V2版安装说明

    麦克纳姆轮小车V2版安装说明

    一、概述 麦克纳姆轮工作原理与运动规律（更新中） 二、开始安装 电机线焊接/连接 安装电机支架和电机 安装侧板和顶盖 先确认好顶部盖板需要安装哪些东西，比如控制器开发板、机械臂、电…

    2021年1月8日
  • 一体集成底盘V2.0版使用说明（更新中）

    一体集成底盘V2.0版使用说明（更新中）

    2021年1月12日
